衬胶蝶阀
产品分类：蝶阀
产品简介：衬胶蝶阀
产品标签：蝶阀
规格
- 尺寸范围
- 1“ - 20” （25mm - 500mm）
- 阀体结构
- 对夹式，支耳式
- 温度范围
- -20°F 至 400°F（-29°C 至 204°C）
- 压力等级
- 双向气密关断： 150 psi （10.3 bar） 阀体 （CWP）：250 psi （17.2 bar）
- 阀体材料
- 铸铁、球墨铸铁、不锈钢、铝
- 阀板/阀杆材料
-
不锈钢、乙内橡胶（EPDN ）镀层不锈钢、
丁腊橡胶（BUNA—N ）镀层不锈钢
- 阀座材料
-
丁腊橡胶（BUNA—N ）、乙丙橡胶（EPDN ）、乙丙橡胶（EPDM ）、
镀层聚四氟乙烯（PTFE ）、氟橡胶（FKM ）、聚氨酯

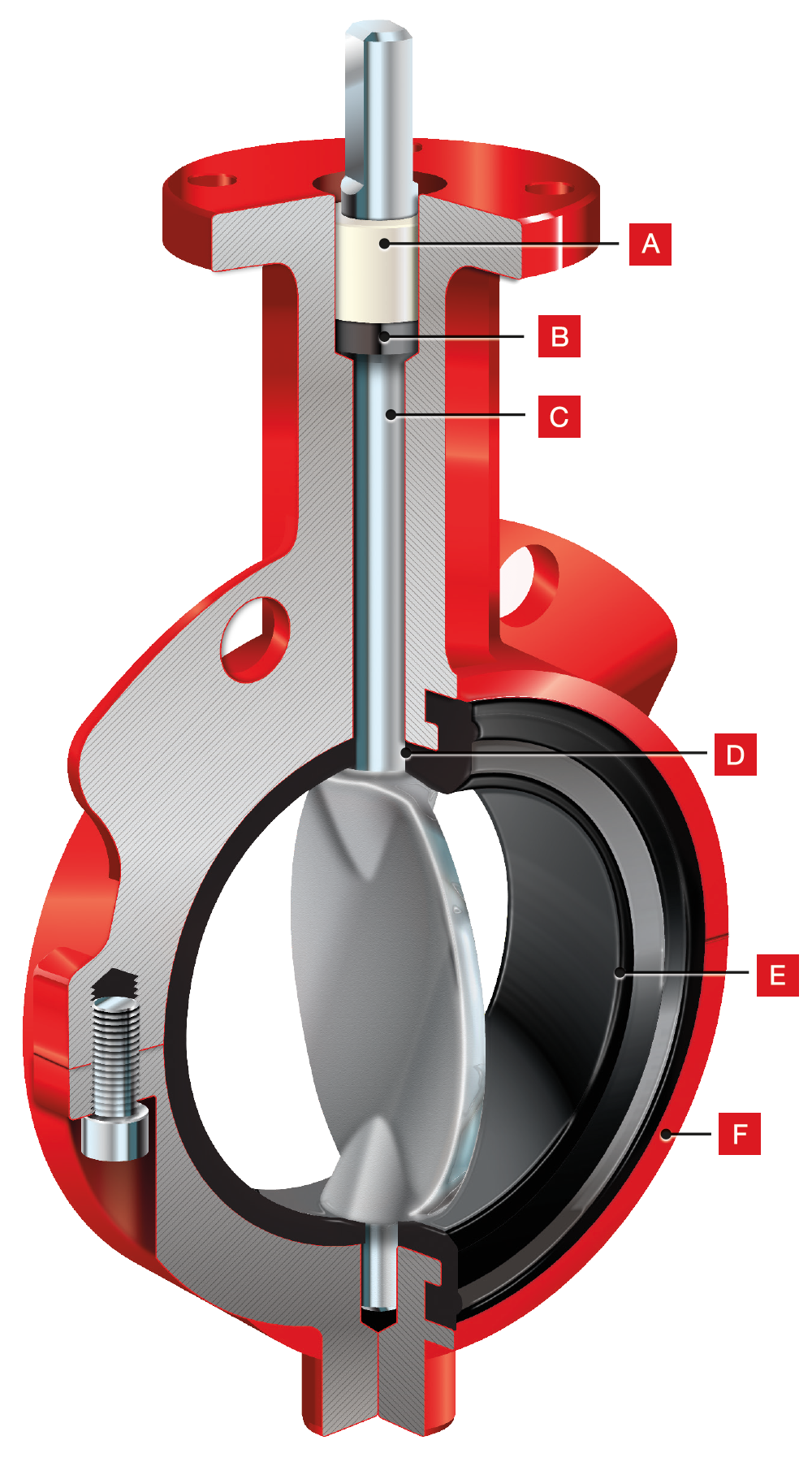

A.阀杆套： 抗腐蚀。醇缩醛阀杆套能够吸收重负荷时的侧向推力。
B.阀杆填料： 自调式双“U”杯形填料设计，可保证双向绝对
C.阀板/阀杆：一片式设计，阀板边缘经球面加工和手工抛光，
具有操作扭矩力低、阀座使用寿命长和密封性能好的优点。应用在卫生领域，这样的设计完全防止收藏灰尘颗粒和细菌。阀杆和阀板表面也可以包一层丁腈橡胶或乙丙橡胶，防止金属表面侵蚀和腐蚀。阀板和阀杆的“薄板”设计，可以提高Cv值(比普通心轴穿透阀板高50%)和较大的压力恢复能力，所以具有较小的压力降，是节能阀门。
D.主密封和第二密封：这类密封完全把流体介质和阀体、阀杆相隔离。主密封是由通过机械加工和手工抛光的阀板肩部与阀座的内表面的预压接触来获得的。次密封是由阀杆和阀座孔的过盈配合获得的。
E.阀座：独特的舌槽接合式阀座设计，能够完全把阀体与管内介质隔离。与其他同类阀门比较，它具有：阀座安装牢固，更换方便快捷，扭矩小的优点。阀座表面有模压成一体的O型环，不需要在安装时另加法兰垫片。
F.阀体： 阀体分为两半，容易组装和维修。
供货范围：25mm-200mm(1”-8”)为尼龙11涂层阀体，250mm-500mm(10”-20”)为 聚酯涂层阀体。
